Giới thiệu

Luồng không khí qua lưới thép là một hiện tượng kỹ thuật có vẻ phức tạp, bị ảnh hưởng bởi số lượng lưới, đường kính dây, độ xốp, kiểu dệt và biến dạng cơ học khi chịu tải. Cho dù lưới được lắp đặt trong hệ thống HVAC, bộ thu bụi công nghiệp, tấm thông gió hàng không vũ trụ, cửa hút động cơ hay cụm lọc trong phòng thí nghiệm thì mật độ lưới của nó là một trong những thông số quyết định nhất ảnh hưởng đến hoạt động của luồng không khí và hiệu suất lọc.

Mật độ lưới làm thay đổi cách không khí tăng tốc, khuếch tán, nén và tương tác với các ràng buộc hình học của cấu trúc dệt hoặc hàn. Mật độ lưới cao hơn làm giảm diện tích mở và hạn chế dòng thể tích, nhưng chúng cũng thúc đẩy khả năng thu giữ hạt mịn, phân phối dòng chảy mượt mà hơn và độ dốc áp suất dễ dự đoán hơn. Lưới có mật độ-thấp hơn hỗ trợ luồng không khí cao nhưng độ phân giải lọc tương đối kém.

Bài viết này cung cấp sự khám phá toàn diện về động lực luồng không khí trong hệ thống lưới thép, xem xét mật độ lưới hình thành sức cản, giảm áp suất, nhiễu loạn, hiệu suất lọc và mức tiêu thụ năng lượng. Nó bao gồm các bảng, mô hình kỹ thuật và-tình huống thực tế để minh họa các khái niệm chính.

1. Tìm hiểu mật độ lưới và hành vi luồng không khí

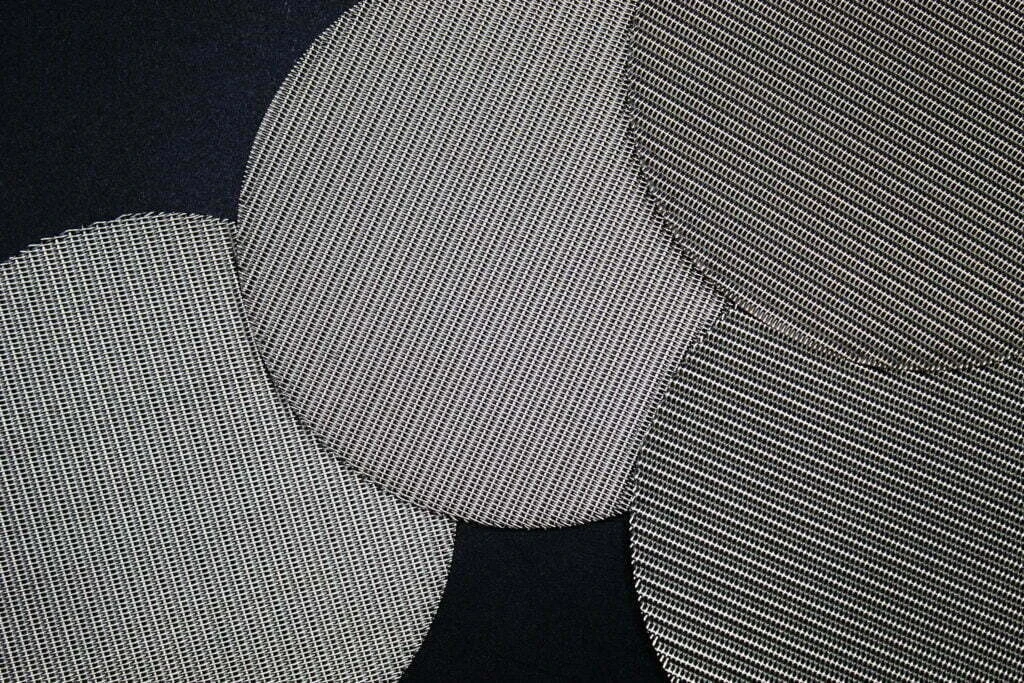

1.1 Mật độ lưới là gì?

Mật độ lưới đề cập đếnsố lượng lỗ trên mỗi inch tuyến tínhtheo cả hai hướng (dọc và ngang). Ví dụ:

10 lưới= 10 lỗ trên mỗi inch

60 lưới= 60 lỗ trên mỗi inch

200 lưới= 200 lỗ trên mỗi inch

Mật độ cao hơn → lỗ mở nhỏ hơn → tăng sức cản dòng chảy.

Mật độ lưới phối hợp với đường kính dây để xác định:

Tỷ lệ khu vực mở

Tính thấm của luồng không khí

Khả năng chống dòng chảy và nhiễu loạn

Giảm áp suất trên lưới

1.2 Chế độ luồng không khí trongLưới thép

Luồng khí qua lưới thường rơi vào một trong ba chế độ:

Các mắt lưới mịn thúc đẩy sự nhiễu loạn ở vận tốc thấp hơn do các kênh hẹp và sự tương tác-các lớp ranh giới nhanh chóng.

1.3 Tại sao mật độ lưới ảnh hưởng đến luồng không khí

Ba cơ chế vật lý chính giải thích sự hạn chế luồng không khí:

1. Hiệu ứng lỗ

Mỗi lỗ lưới hoạt động giống như một vòi phun nhỏ.
Các lỗ mở nhỏ hơn → tăng vận tốc qua khẩu độ → giảm áp suất.

2. Tương tác lớp ranh giới

Không khí tương tác với bề mặt của mỗi dây, tạo ra lực cản.
Mật độ lưới cao=nhiều dây hơn=bề mặt kéo nhiều hơn.

3. Sự quanh co

Các mắt lưới dày đặc hơn buộc không khí đi qua những đường quanh co (xoắn) hơn, làm tăng:

ma sát

độ dốc vận tốc

mất năng lượng

2. Giảm áp suất trên màn hình lưới

Giảm áp suất là thông số kỹ thuật quan trọng nhất trong các ứng dụng luồng không khí.

2.1 Giảm áp suất là gì?

Giảm áp suất là sự mất áp suất tĩnh khi không khí chảy qua lưới. Nó ảnh hưởng đến:

kích thước quạt gió

hiệu suất bơm

hiệu suất lọc

chi phí năng lượng hệ thống

Áp suất giảm-cao sẽ làm tăng chi phí vận hành và có thể khiến quạt hoặc máy bơm phải chịu quá tải.

2.2 Mức giảm áp suất tăng như thế nào với mật độ lưới

Độ giảm áp suất phụ thuộc vào:

số lượng lưới

đường kính dây

tốc độ bay

khu vực mở

mật độ chất lỏng và độ nhớt

Nguyên tắc chung:
Giảm áp suất tăng theo cấp số nhân với mật độ lưới, không tuyến tính.

2.3 Bảng giảm áp suất so sánh

Bảng sau đây cho thấy mức giảm áp suất ước tính đối với lưới thép không gỉ điển hình ở tốc độ luồng khí 300 ft/phút:

Giải thích:

Lưới 10–20: Lực cản tối thiểu, luồng không khí cao

Lưới 40–60: Hạn chế vừa phải

Lưới 100–200: Sức cản đáng kể đòi hỏi các giải pháp dòng chảy được thiết kế

2.4 Darcy-Mô hình Forchheimer choLưới thép

Các kỹ sư thường sử dụng phương trình Darcy-Forchheimer đã được sửa đổi để dự đoán tổn thất áp suất:

ΔP=(μLK)V+(ρCfLK)V2\\Delta P=\\left( \\frac{\\mu L}{K} \\right) V + \\left( \\frac{\\rho C_f L}{\\sqrt{K}} \\right) V^2ΔP=(KμL​)V+(K​ρCf​L​)V2

Ở đâu:

μ\\muμ=độ nhớt của chất lỏng

mật độ không khí ρ\\rhoρ =

VVV=vận tốc không khí

Độ thấm KKK=(phụ thuộc vào mật độ lưới)

CfC_fCf​=hệ số tổn thất quán tính

Mật độ lưới cao hơn → KKK nhỏ hơn → giảm áp suất cao hơn.

3. Mật độ lưới và hiệu suất lọc

3.1 Mối quan hệ giữa mật độ lưới và hiệu suất bắt giữ

Mặc dù luồng không khí rất quan trọng nhưng quá trình lọc cũng bị ảnh hưởng bởi mật độ lưới. Lưới dày đặc hơn:

thu giữ các hạt nhỏ hơn

cải thiện hiệu suất che chắn

hỗ trợ các chức năng sàng lọc tốt hơn

Tuy nhiên, mật độ tăng lên chắc chắn sẽ làm giảm luồng không khí.

3.2 Cơ chế lọc trong lưới thép

Bộ lọc lưới thép dựa vào:

1. Sàng cơ khí

Các hạt lớn hơn các lỗ hở sẽ bị chặn về mặt vật lý.

2. Đánh chặn

Các hạt theo dòng khí va chạm với dây dẫn.

3. Tác động quán tính

Các hạt-chuyển động nhanh không thể đi theo đường dẫn khí cong và dây tác động.

4. Khuếch tán

Các hạt rất nhỏ (<0.5 μm) undergo Brownian motion and collide with the mesh.

Mật độ lưới cao hơn làm tăng khả năng sàng cơ học, đánh chặn và khuếch tán.

3.3 Hiệu quả lọc so với mật độ lưới

Lưới mịn thu được các hạt nhỏ hơn nhưng làm tăng độ sụt áp và tiêu thụ năng lượng.

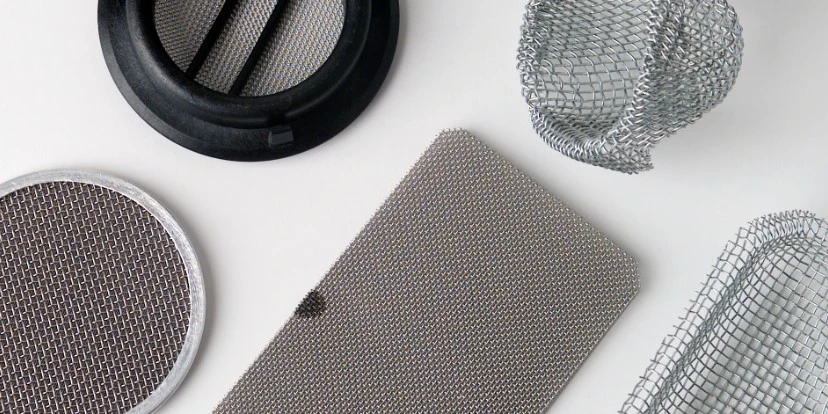

4. Kỹ thuật tối ưu hóa luồng không khí ở các mật độ lưới khác nhau

4.1 Đối với hệ thống mật độ lưới thấp (10–30 lưới)

Thuận lợi:

luồng không khí cao

sức đề kháng tối thiểu

lý tưởng cho việc thông gió và lọc thô

Chiến lược tối ưu hóa:

Tăng diện tích bề mặt thay vì mật độ lưới

Sử dụng nếp gấp để tăng cường khuếch tán

Kết hợp với các lớp lọc thứ cấp

4.2 Đối với hệ thống mật độ lưới trung bình (30–80 lưới)

Các hệ thống này cân bằng luồng không khí và lọc.

Tối ưu hóa được đề xuất:

Sử dụng nếp gấp để mở rộng diện tích bề mặt hiệu quả

Sử dụng các kênh luồng không khí giảm dần

Thêm bộ tách ẩm để tránh tắc nghẽn

4.3 Đối với hệ thống mật độ lưới cao (100–250 lưới)

Lưới mật độ-cao yêu cầu phải cân nhắc thiết kế đặc biệt.

Các vấn đề phổ biến:

giảm áp suất cao

tắc nghẽn nhanh chóng

luồng khí-tiêu tốn năng lượng

Giải pháp:

Giới thiệu các bộ lọc trước{0}}cơ học

Sử dụng hỗ trợ tích điện

Tăng-diện tích mặt cắt ngang của đường dẫn luồng khí

Lắp đặt cảm biến áp suất để giám sát hệ thống

5. Sự nhiễu loạn, tính đồng nhất của dòng chảy và hiệu ứng âm thanh

5.1 Mật độ lưới ảnh hưởng đến nhiễu loạn như thế nào

Mật độ lưới cao hơn tăng:

cường độ nhiễu loạn

xoáy nước

tách lớp ranh giới

Điều này dẫn đến:

tăng tiếng ồn ở tốc độ cao

tổn thất năng lượng lớn hơn

cộng hưởng tiềm năng trong ống thông gió

5.2 So sánh tiếng ồn âm thanh

Trong những môi trường nhạy cảm (hàng không vũ trụ, thiết bị y tế), nhà thiết kế phải cân bằng giữa mật độ và tiếng ồn.

6. Nghiên cứu điển hình

6.1 Lưới thông gió HVAC

Sử dụng vỉ nướng tiêu chuẩn10–20 lưới

Cân bằng luồng không khí và chặn mảnh vụn

Tiêu thụ năng lượng thấp

Kỹ thuật cải tiến:

Nâng cấp lên lưới 20 với bộ lọc trước tĩnh điện-để cải thiện khả năng thu giữ hạt mà không gây cản trở luồng khí.

6.2 Thu gom bụi công nghiệp

Các hệ thống thường sử dụng40–60 lưới, mang lại khả năng hút bụi mịn mạnh mẽ trong khi vẫn duy trì luồng không khí ở mức chấp nhận được.

Vấn đề:tắc nghẽn trong điều kiện độ ẩm cao
Giải pháp:lớp phủ kỵ nước hoặc lớp lưới so le.

6.3 Hệ thống nạp khí động cơ

Sử dụng hệ thống hiệu suất cao-80–120 lưới:

ngăn chặn sự xâm nhập của hạt mịn

giảm thiểu sự nhiễu loạn ảnh hưởng đến sự hòa trộn không khí-của nhiên liệu

Việc tăng mật độ lưới giúp cải thiện quá trình lọc nhưng đòi hỏi phải thiết kế lại vùng áp suất để tránh giảm hiệu suất động cơ.

6.4 Lọc tinh trong phòng thí nghiệm

Lưới siêu mịn (150–250 lưới) được sử dụng cho:

tách khí dung

nghiên cứu mầm bệnh

môi trường vô trùng

Chúng yêu cầu dòng chảy tầng có vận tốc thấp-để tránh ô nhiễm do nhiễu loạn-gây ra.

7. Chọn mật độ lưới phù hợp

7.1 Các yếu tố chính để đánh giá

1. Mức lọc yêu cầu

2. Tốc độ luồng khí chấp nhận được

3. Giảm áp suất cho phép

4. Có sẵn quạt hoặc công suất bơm

5. Tải lượng hạt dự kiến

6. Khoảng thời gian vệ sinh/bảo trì

7. Điều kiện môi trường (độ ẩm, nhiệt độ, hóa chất)

7.2 Bảng hướng dẫn lựa chọn lưới

đọc thêm:Hiểu mật độ lưới: Nền tảng của hiệu suất luồng khí và lọc

8. Kết luận

Mật độ lưới ảnh hưởng trực tiếp đến hoạt động của luồng không khí, ảnh hưởng đến mức độ nhiễu loạn, giảm áp suất, hiệu quả lọc và mức tiêu thụ năng lượng của hệ thống. Lưới-mật độ thấp hơn tạo điều kiện cho luồng không khí cao, trong khi lưới-mật độ cao mang lại khả năng lọc vượt trội nhưng phải trả giá bằng sức cản tăng và tổn thất áp suất. Bằng cách hiểu rõ tính chất vật lý của luồng không khí thông qua các hiệu ứng lớp-ranh giới{5}}của lưới thép, dòng chảy lỗ, nhiễu loạn và độ thấm-, các kỹ sư có thể tối ưu hóa các hệ thống trên khắp HVAC, lọc công nghiệp, hàng không vũ trụ, môi trường phòng thí nghiệm, v.v.

Việc chọn mật độ lưới chính xác đòi hỏi phải cân bằng:

thu giữ hạt cần thiết

luồng không khí chấp nhận được

hiệu quả năng lượng

mức độ tiếng ồn hoạt động

tuổi thọ hệ thống

Khi được lựa chọn và triển khai đúng cách, hệ thống lưới thép mang lại hiệu suất và độ tin cậy tuyệt vời, với mật độ lưới đóng vai trò là một trong những đòn bẩy mạnh mẽ nhất để tối ưu hóa kỹ thuật.
